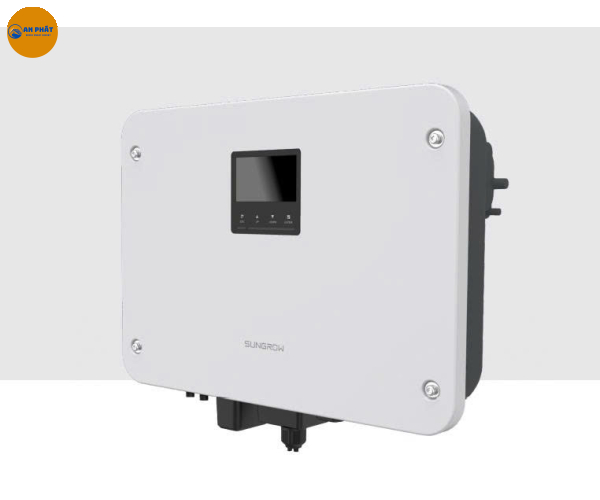

INVERTER HYBRID SUNGROW MG5RL / MG6RL

Giải pháp điện mặt trời lưu trữ – Dự phòng toàn nhà – An toàn cao cấp

1. Giới thiệu chung

Sungrow MG5RL / MG6RL là dòng Inverter Hybrid thế hệ mới dành cho hệ thống điện mặt trời có lưu trữ, tích hợp khả năng dự phòng toàn nhà (Full Backup) với thời gian chuyển mạch siêu nhanh.
Sản phẩm được thiết kế nhằm đảm bảo vận hành ổn định 100% công suất, kể cả trong điều kiện môi trường khắc nghiệt, đáp ứng các tiêu chuẩn quốc tế khắt khe về hiệu suất, độ bền và an toàn pin.

2. Ưu điểm nổi bật

 Khả năng dự phòng ổn định – Chuyển mạch siêu nhanh

• Công suất dự phòng 100%, hoạt động ổn định ngay cả khi nhiệt độ môi trường vượt 40°C

• Chuyển sang chế độ dự phòng < 4ms

• Công suất đỉnh dự phòng gấp 2 lần công suất danh định trong 10 giây

• Hỗ trợ tải toàn nhà thông qua công tắc chuyển mạch 40A / 63A

 Hiệu suất phát điện mặt trời vượt trội

• Dòng điện đầu vào PV tối đa 20A mỗi chuỗi – thuộc nhóm cao nhất phân khúc

• 02 MPPT độc lập, tối ưu hiệu suất khi lắp nhiều hướng pin

• Phạm vi điện áp MPPT rộng, tăng thời gian phát điện trong ngày

• Hiệu suất tối đa lên đến 97.6%

• Hiệu suất châu Âu đạt 96.7%

 Giao diện điều khiển linh hoạt – Thông minh

• Màn hình cảm ứng LCD 4.3 inch

• Giao diện đa chức năng, hỗ trợ:

  • Máy phát điện (GEN)

  • Điều khiển tải thông minh

  • Kết nối microinverter (tùy chọn)

• Hỗ trợ giám sát và quản lý hệ thống trực quan, dễ vận hành

Tính năng an toàn toàn diện

• Cấu trúc xả áp kép cho cả bộ chuyển đổi PCS và pin lưu trữ

• Ma trận bảo vệ an toàn 3D cho pin, bảo vệ toàn diện pin Lithium

• Tích hợp nhiều lớp bảo vệ điện, nâng cao độ an toàn hệ thống

3. Thông số kỹ thuật chi tiết

3.1. Ngõ vào DC (PV)

• Công suất PV khuyến nghị:

  • MG5RL: 8,000 Wp

  • MG6RL: 9,600 Wp

• Điện áp PV tối đa: 500 V

• Điện áp khởi động: 40 V / 50 V

• Điện áp danh định: 360 V

• Dải điện áp MPPT: 40 V – 425 V

• Số MPPT: 02

• Số chuỗi PV mỗi MPPT: 01 / 01

• Dòng điện đầu vào PV tối đa: 40 A (20A + 20A)

• Dòng ngắn mạch DC tối đa: 50 A (25A + 25A)

• Dòng điện tối đa qua đầu nối DC: 25 A

3.2. Pin lưu trữ

• Loại pin: Lithium-ion

• Phạm vi điện áp pin: 40 V – 60 V

• Dòng sạc/xả tối đa:

  • MG5RL: 120 A

  • MG6RL: 135 A

• Công suất sạc/xả tối đa:

  • MG5RL: 5,000 W

  • MG6RL: 6,000 W

3.3. Ngõ vào / Ngõ ra AC (Hòa lưới)

• Công suất AC đầu vào tối đa từ lưới:

  • MG5RL: 5,000 W

  • MG6RL: 6,000 W

• Công suất AC đầu ra danh định:

  • MG5RL: 5,000 W

  • MG6RL: 6,000 W

• Công suất biểu kiến tối đa: 8,800 VA

• Dòng điện đầu ra tối đa:

  • MG5RL: 22.7 A

  • MG6RL: 27.3 A

• Điện áp danh định: 220 V / 230 V / 240 V

• Phạm vi điện áp: 154 V – 276 V

• Tần số danh định: 50 Hz / 60 Hz

• Phạm vi tần số: 45–55 Hz / 55–65 Hz

• THD: < 3%

• Hệ số công suất: > 0.99

• Số pha / kết nối AC: 1 pha / 1 pha

3.4. Ngõ ra dự phòng (Backup)

• Điện áp danh định: 220 V / 230 V / 240 V

• Tần số danh định: 50 Hz / 60 Hz

• THDV (@ tải tuyến tính): < 2%

• Thời gian chuyển mạch: ≤ 4 ms

• Công suất đầu ra danh định:

  • MG5RL: 5,000 W / 5,000 VA

  • MG6RL: 6,000 W / 6,000 VA

• Công suất tải dự phòng tối đa:

  • MG5RL: 5,500 W

  • MG6RL: 6,600 W

• Công suất đỉnh dự phòng: Gấp 2 lần công suất danh định trong 10 giây

3.5. Hiệu suất

• Hiệu suất tối đa: 97.6%

• Hiệu suất châu Âu: 96.7%

4. Bảo vệ & chức năng

• Giám sát lưới điện

• Bảo vệ ngược cực DC

• Bảo vệ ngắn mạch AC

• Bảo vệ dòng rò

• Công tắc DC (năng lượng mặt trời)

• Bảo vệ chống sét

• Tích hợp chống PID

• Tương thích microinverter (tùy chọn)

5. Thông số chung

• Topology (Biến tần): Non-isolated

• Topology (Pin lưu trữ): Isolated

• Cấp bảo vệ: IP65

• Kích thước (R × C × S): 532 × 340 × 208 mm

• Trọng lượng: 19 kg

• Cách lắp đặt: Gắn tường bằng giá đỡ

• Nhiệt độ hoạt động: -25°C đến 60°C

• Độ ẩm cho phép: 0 – 100%

• Phương pháp làm mát: Tản nhiệt tự nhiên

• Độ cao hoạt động tối đa: 2000 m

• Mức ồn (điển hình): < 35 dB(A)

6. Giao diện & kết nối

• Màn hình: Màn hình cảm ứng LCD + đèn LED hiển thị

• Giao tiếp: CAN, RS485

• Tùy chọn: Ethernet, WLAN

• DI / DO: DI × 1 / DO × 1

• Kết nối DC: MC4 (tối đa 6 mm²)

• Kết nối pin: OT terminal (35 – 50 mm²)

• Kết nối AC: Plug & Play (tối đa 8 mm²)

7. Tiêu chuẩn & chứng nhận

• IEC 62109-1 / IEC 62109-2

• IEC/EN 61000-6-1 / 61000-6-3

• IEC 63027

• IEC 62116

• IEC 61727

• NRS 097-2-1

• MEA, PEA, DEWA

• Inmetro 140

8. Ghi chú

• Điện áp đầu vào vượt ngoài dải MPPT sẽ kích hoạt cơ chế bảo vệ inverter

• Phạm vi điện áp MPPT tải đầy đủ vui lòng tham khảo hướng dẫn sử dụng

• Khả năng tương thích microinverter cần xác nhận với Sungrow trước khi đặt hàng

• Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước
